通信技術用高密度多層回路基板

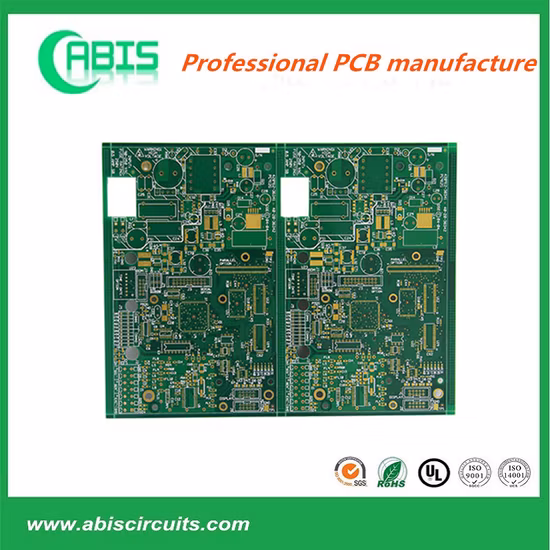

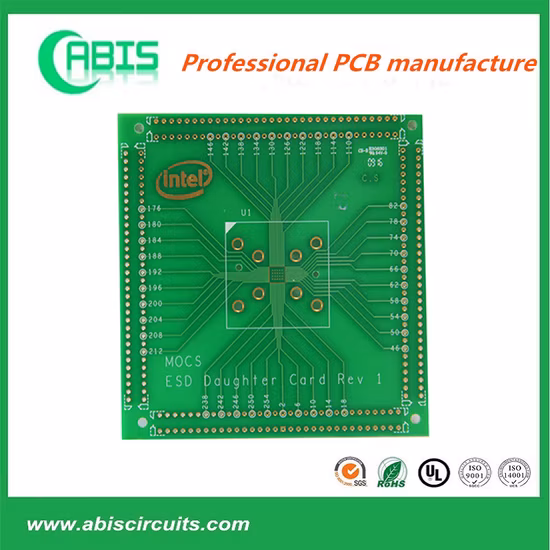

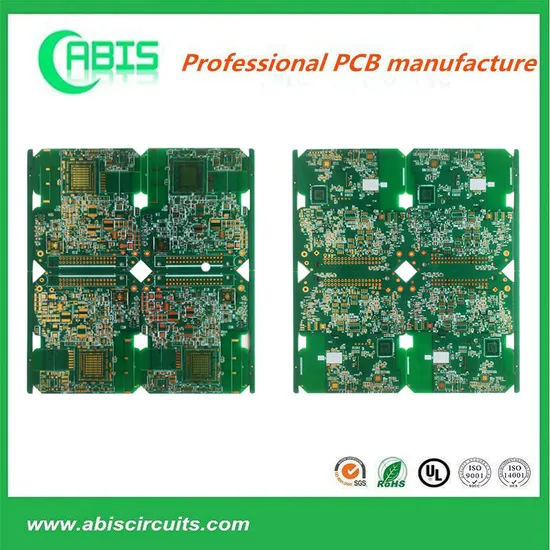

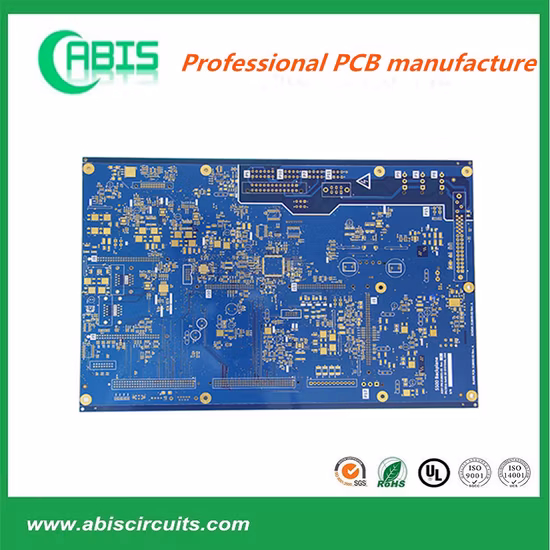

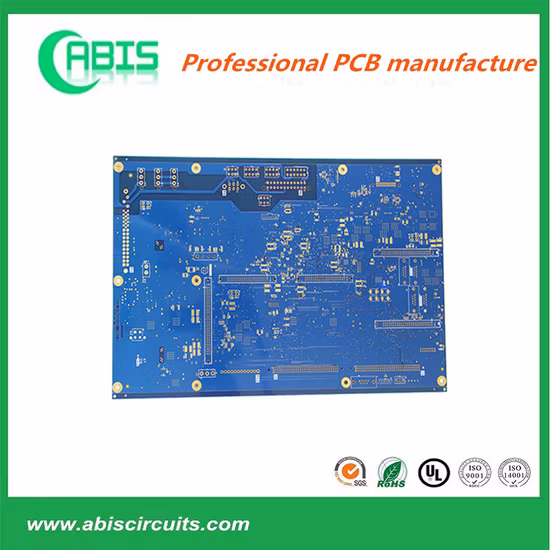

通信技術用高密度多層回路基板

フル OEM サービス お客様のご要望に応じて、お客様の製品がすべての必要な規格を満たし、シンプルで経済的になるように完全に最適化されていることを確認するために、PCB 設計のあらゆる側面を提供、編成、管理します。
共有

説明

基礎情報
モデル番号。040
タイプリジッド回路基板
誘電FR-4
材料グラスファイバーエポキシ樹脂
応用コミュニケーション
難燃性V0
機械的に硬いスター
加工技術電解質箔
基本的な材料
断熱材エポキシ樹脂
マルケできた
以上樹脂で栓をし、銅メッキを施したもの
輸送パッケージアルミホイル+ボール紙
仕様230×340mm
商標私は
起源中国
HSコード85340090
生産能力月あたり100,000個
製品説明

ワンストップOEMサービス

ご要望に応じて、お客様の製品が必要な基準をすべて満たし、簡単でコスト効率の高い製造ができるように完全に最適化されるように、PCB 設計のあらゆる側面を調達、編成、管理します。 適切に設計された PCB は次のことを意味します: · 生産上の問題の減少 · 品質管理の改善 · コストの削減 · 製造時間の短縮

当社は、小規模および大ロットの PCB を競争力のある価格でお客様に提供できるよう取り組んでいます。

High Density Multilayer PCB for Communication Technology

High Density Multilayer PCB for Communication Technology

High Density Multilayer PCB for Communication Technology

High Density Multilayer PCB for Communication Technology

High Density Multilayer PCB for Communication Technology


Q1: どのようなサービスを提供していますか?
IBE: 当社は、RD、PCB 製造、SMT、プラスチック射出成形と金属、最終組み立て、テスト、その他の付加価値サービスを含むターンキー ソリューションを提供します。

Q2: PCB/PCBA サービスの主な製品は何ですか?
IBE: 当社の PCB/PCBA サービスは、主に医療、自動車、エネルギー、計測機器、家庭用電化製品などの業界を対象としています。

Q3: IBEは工場ですか、それとも商社ですか?
IBE: IBEは、中国にPCB工場、中国と米国にSMT組立工場を持つ工場です。

Q4: 生産中に品質を確認することはできますか?
IBE: はい、私たちはすべての生産プロセスにおいてオープンかつ透明性を持っており、隠すものは何もありません。 私たちは、お客様が当社の製造プロセスを視察し、現場でチェックインされることを心から歓迎します。

Q5: 私たちの情報が第三者に私たちの設計についての洞察を与えないようにするためにはどうすればよいですか?
IBE: 当社は、お客様の現地法に準拠した機密保持契約 (NDA) に署名する用意があり、お客様のデータを厳重に機密に保つことを約束します。
Q6: 最小注文数量 (MOQ) はありますか?
IBE: いいえ、MOQ 要件はありません。プロトタイプから量産までお客様のプロジェクトをサポートできます。 ここをクリックしてよくある質問の要件をお知らせください。予算を節約し、ニーズを満たすソリューションを提供できます。
